焊接螺母檢測設備
螺母檢測篩選機
  • 產品詳情
  • 參數配置

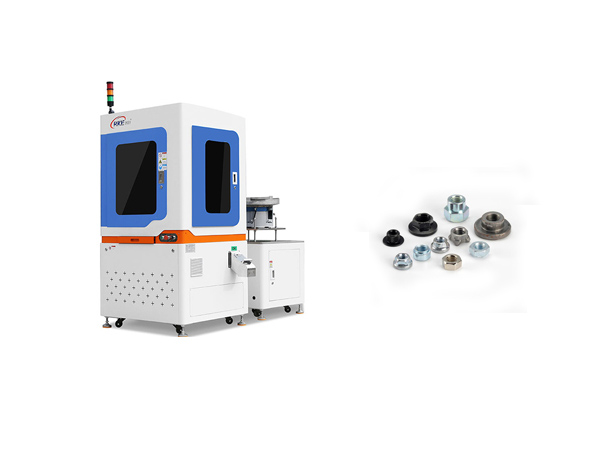

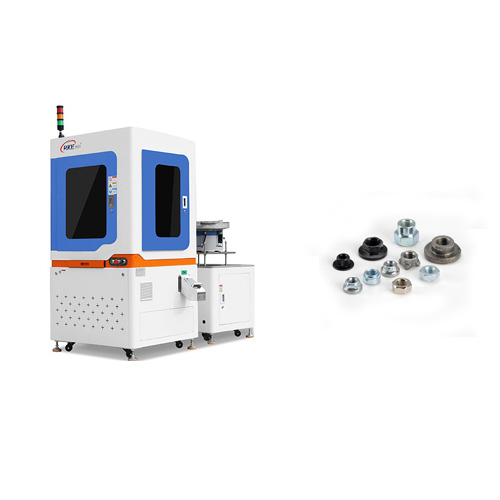

   焊接螺母檢測設備

焊接螺母檢測設備

    焊接螺母檢測設備的檢測原理


    采用4臺高速工業數字CCD攝像機(據實際情況可加減相機數量)對螺母(螺帽)進行影像拍攝,基于工業計算機的專用圖像處理軟件,自動對下列情況進行自動檢測并自動篩選、計數,以確保產品品質。

焊接螺母檢測機

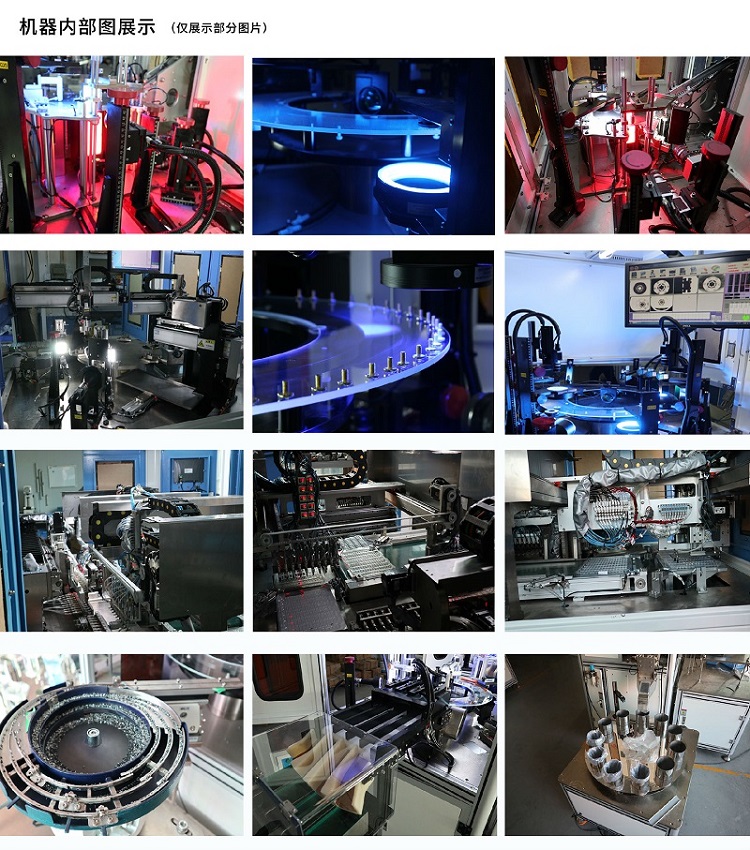

    焊接螺母檢測設備的系統組成


    焊接螺母檢測設備由以下各種系統組成:


    1、進料系統:將焊接螺母傾倒在振動板上,振動板將有序排列以進行進給。


    2、運動系統:該系統由電動機,主軸,玻璃板和其他配件組成。它旨在實現中央系統的穩定可靠的運動。


    3、外觀檢查系統:由光源和攝像頭組成,用于檢查焊接螺母的特性,包括頂面,底面,側面的尺寸,螺母是否帶螺紋或不帶螺紋以及各種缺陷。


    4、分析系統:它分析相機拍攝的圖像,將產品分為三個合格類別:OK,NG或要測試。


    5、分揀系統:根據分析系統給出的結果對產品進行分揀并將其發送到OK,NG或ToToTest端口。


    6、電氣控制系統:采用PLC控制整個設備。

焊接螺母檢測篩選設備

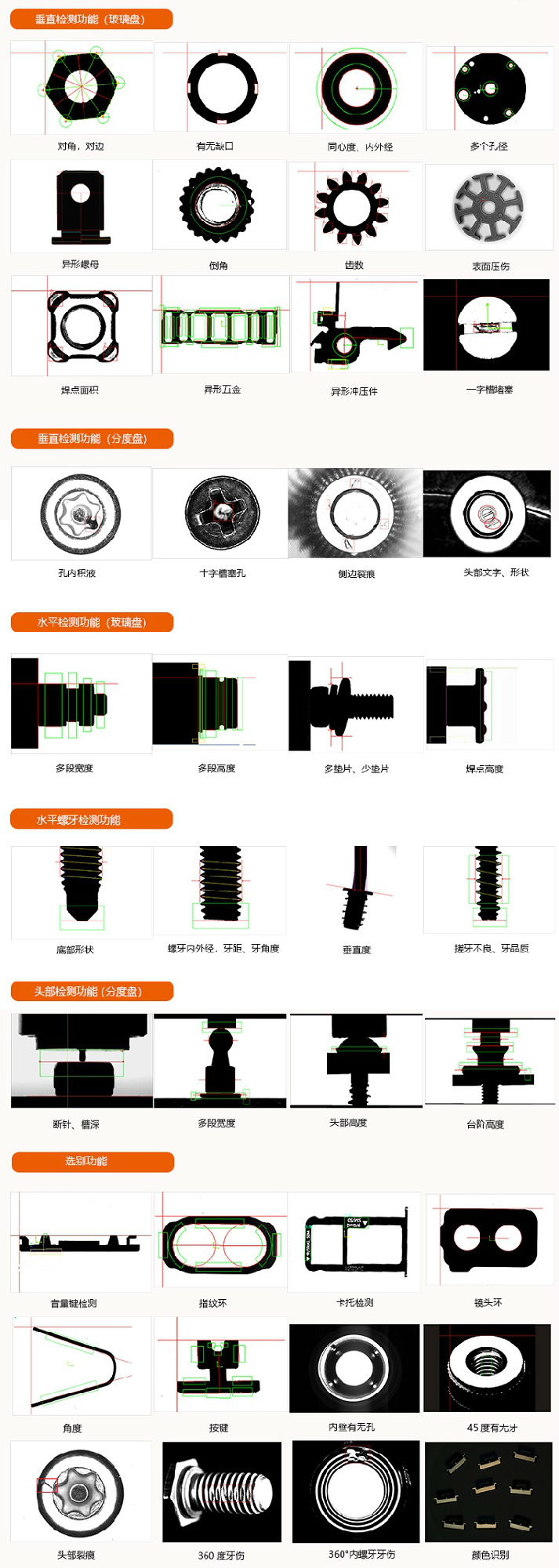

    焊接螺母檢測設備的四大功能


    1、尺寸檢測功能:對邊、對角、內徑(平均)、內徑(小)、牙內鐵絲、同心度、外徑、平牙;


    2、表面檢測功能:真圓度、焊點面積、傷印面積、外輪廓、挑選鎖緊面;


    3、高度檢測功能:螺母高度(M高度)、臺階高度;


    4、螺紋檢測功能:有無螺紋、牙數、牙距(區別粗牙、中牙、細牙)、爛牙、平牙等。

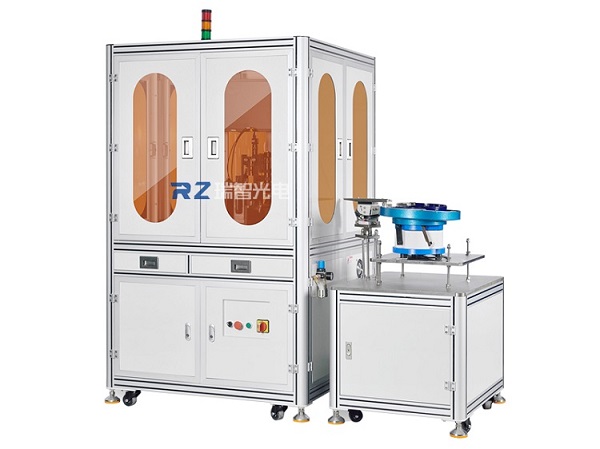

螺母檢測篩選機

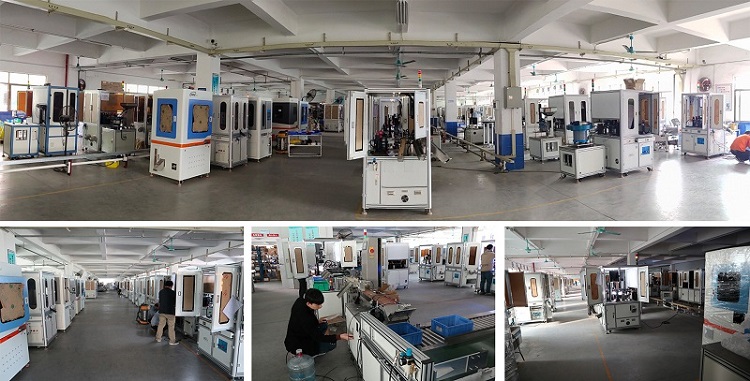

焊接螺母檢測設備廠家
